ZCZG/ZCZH系列高压高温电磁阀

用途

本阀是先导直动型的电磁阀，其通用介质范围较广，可分别使用于水、轻油、重油、非腐蚀性气体及蒸汽等流体，如电站抽气管道疏水系统和蒸发器的排气系统中，主要是对管道中的介质进行双位自动调节和远程控制。也可用于电镀行业。

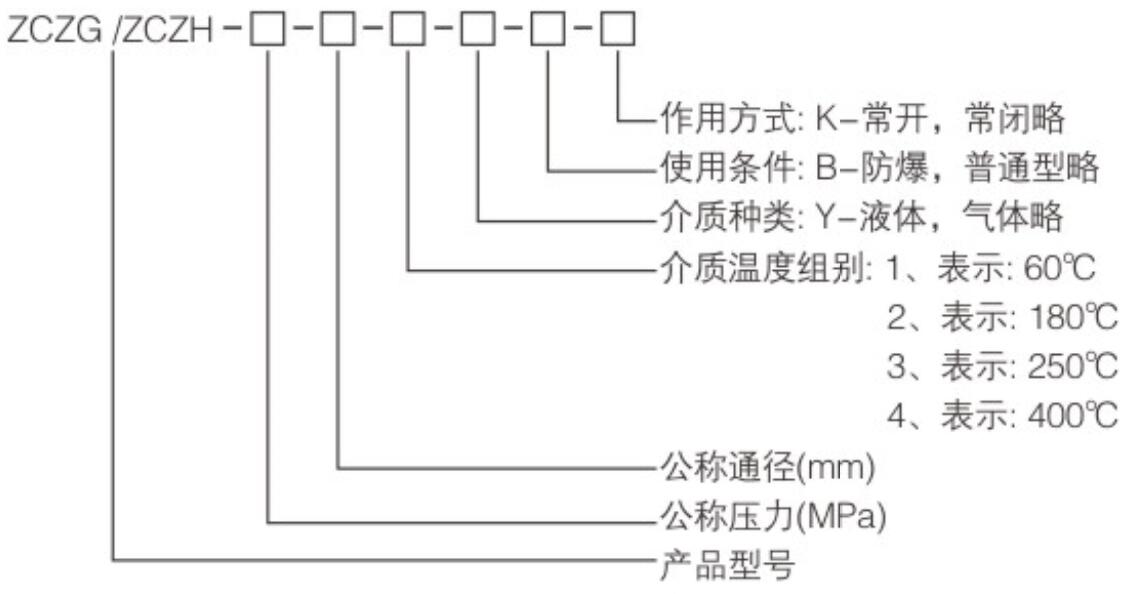

型号规格说明

技术参数

介质温度℃		ZC ZG		≤250
		ZC ZH		≤400
公称压力 (MPa)		ZC ZG		205
		ZC ZH		4.0
工作压差 （MPa）		ZC ZG		0~2.5
		ZC ZH		0~4.0
公称通径		10	15	20	25	32	40	50	65	80	100
功耗(VA)		170					480
电源电压		AC220V其余规格可作特殊订货
额定流量系数		按JB/T7352-94规定
泄漏量 （ml/min）		按JB/T7352-94·规定

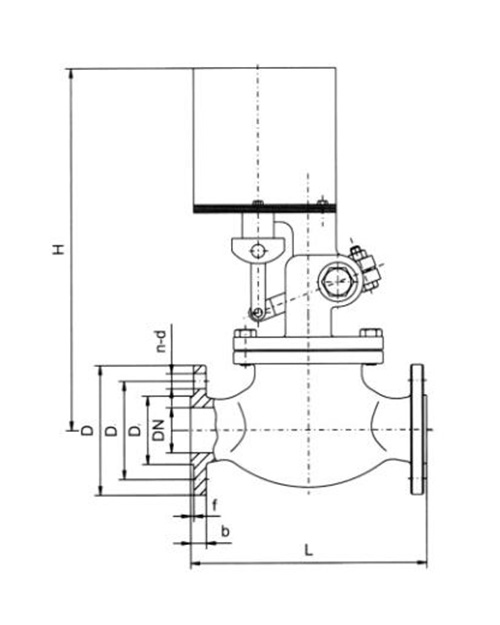

安装参数

DN	L	H	D	D1	D2	D3	B	F1	F	N-D
10	160	298	90	60	41	34	14	4	2	4-ø14
15	160	298	95	65	45	39	14	4	2	4-ø14
20	200	304	105	75	55	50	16	4	2	4-ø14
25	200	304	115	85	65	57	16	4	2	4-ø14
32	200	314	140	100	78	65	18	4	2	4-ø14
40	260	460	150	110	85	75	18	4	3	4-ø18
50	300	460	165	125	100	87	20	4	3	4-ø18
65	290	433	180	145	120	109	22	4	3	8-ø18
80	310	433	200	160	135	120	22	4	3	8-ø18
100	350	461	235	190	160	149	24	4.5	3	8-ø22
