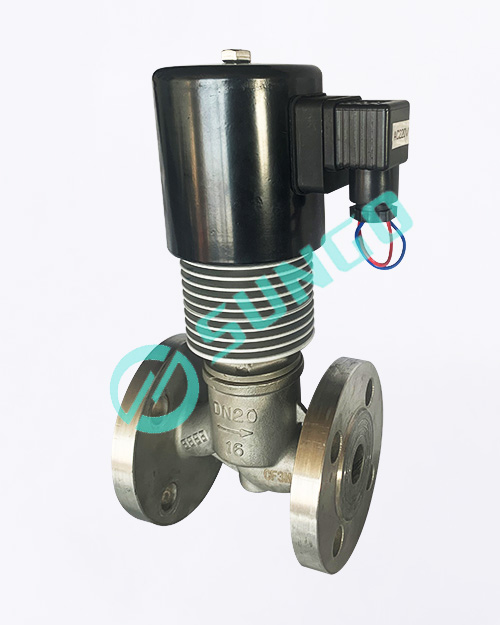

SZCZP高温防爆电磁阀

用途

本阀是间接先导式平衡型电磁阀，具有耐高温、耐腐蚀、耐磨损、使用范围广等优点，广泛应用于输送水、轻油、重油、过热蒸汽、腐蚀气体等介质管路中。完成系统中气体、蒸汽、液体、油类等各种介质的自动控制和自动调节。也可用于电镀行业。

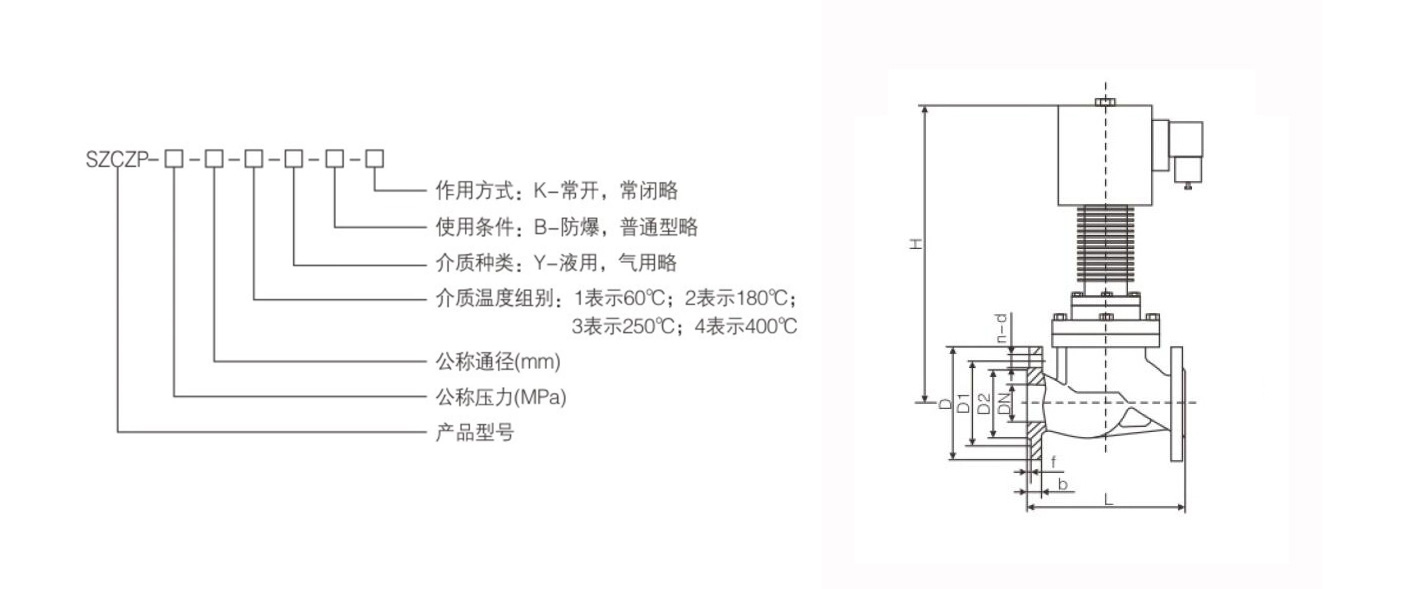

型号规格说明

2020-09-17

技术参数

公称温度(℃)				≤400
公称压力(MPa)				1.6
工作压差(MPa)				0~1.6		0.05~1.6				0.1~1.6
公称通径(mm)				10	15	20	25	32	40	50	65	80	100	125	150
功耗(VA)				50~80
电源电压				AC220V 110V DC 24V
额定流量系数 (KV)				按JB/T7352-94规定
泄漏量(ml/min)	按JB/T7352-94·F规定

安装参数

DN	L	H	D	D1	D2	B	F	N-D
10	115	465	90	60	41	14	2	4-ø14
15	115	465	95	65	46	14	2	4-ø14
20	150	465	105	75	56	16	2	4-ø14
25	160	465	115	85	65	16	3	4-ø14
32	180	475	140	100	76	18	3	4-ø18
40	200	490	150	110	84	18	3	4-ø18
50	230	505	165	125	99	20	3	4-ø18
65	290	525	185	145	118	22	3	8-ø18
80	310	535	200	160	132	24	3	8-ø18
100	350	565	235	190	156	24	3	8-ø22
125	400	580	270	220	184	26	3	8-ø26
150	480	605	300	250	211	28	3	8-ø26
