Q911F系列不锈钢球阀

型号规格说明

公称压力：1.6-6.4MPa

适用温度范围：-20~232℃~350℃

适用介质：水、油、气及某些腐蚀性液体(W、O、G)

螺纹类型：G·NPT.BSPT.BSP.DIN 259/ 2999

主要零件材料

序号	零件名称		材质
1	阀体		CF8	CF8M
2	阀盖		CF8	CF8M
3	球体		SS304	SS316
4	阀座		RPTEE
5	阀杆		SS316
6	手把		SS304
7	填料		PTFE
8	密封垫		PTFE
9	螺母		SS304
10	把套		PLASTIC
11	垫圈		SS304

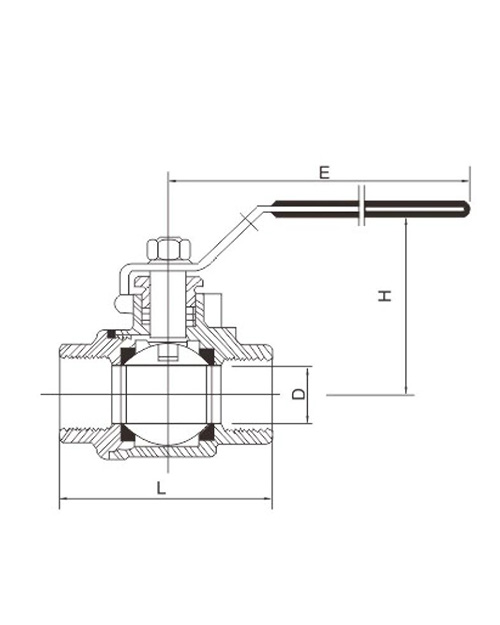

NPS	DN	D	L	H	W
1/4	6	10	55	42	95
3/8	10	12	55	42	95
1/2	15	15	62	51	108
3/4	20	20	75	58	115
1	25	25	85	77	135
1 1/4	32	32	102	83	150
1 1/2	40	38	108	97	175
2	50	50	124	106	190
2 1/2	65	65	163	122	220
3	80	80	185	133	250
4	100	100	225	162	320
